小編之前寫過一篇文章《膜結構的三種形式及其應用范圍》中說到了膜結構的類型可以分為三種：整體張拉式膜結構、骨架支承式膜結構以及空氣支承式膜結構，但是發現其實從嚴格意義上來說小編漏掉了一種，那就是索系支承式膜結構，所以為了彌補上篇文章的不足之處，今天我們就再來詳細的說下膜結構的類型及其應用案例，讓大家對于膜結構有一個更加完整的了解。

    一、整體張拉式膜結構

    結構原理：主要是由支柱，鋼索，膜材構成，其通過支柱，鋼索將膜材料張拉于結構上，主要依靠膜材拉伸產生的張力形成各種造型，張拉式膜結構通常也叫做張拉式索膜結構，其結構體系主要包括：支撐桅桿、張拉索、張拉膜面、邊緣索構成，其特點是具有極強的造型可塑性，創意實現度高，雕塑感強，外形美觀，這也是更能體現膜結構精神的一種形式，也正是由于張拉式膜結構具有高度的靈活性的構造方式，所以這種形式的膜結構也有非常廣泛的應用。但是其對施工精度要求非常高，所以整體造價要高于骨架式膜結構。

    應用案例：長沙世界之窗劇場（PVC，1997年竣工，膜面積4800平米），廣東順德德勝?gòu)V場（PVC，2001年竣工，膜面積4200平米），青島頤中體育場（PVDF，1999年竣工，膜面積（水平投影）約30000平米），丹佛國際機場候機廳（PTFE雙層，1995竣工，膜面積35000平米），上海世博會世博軸（PVC+PTFE，2010年竣工，膜面積65000平米）
    二、骨架支承式膜結構

    結構原理：顧名思義，骨架式膜結構就是先用鋼構或者其他材料先將建筑的整體骨架搭設起來，然后再在骨架表面鋪設膜材，從而完成整體建筑結構，因?yàn)槠涫窍冗M(jìn)行框架施工，設計合理的框架具有很高的穩定性，而優質的膜材使用壽命在30年以上，所以這種膜結構一般用來建設永久性建筑。

    應用案例：上海八萬人體育場（PTFE，1997年竣工，膜面積36000平米），寧波北侖體育館（PTFE，2004年竣工，膜面積19200平米），沈陽遼寧友誼會議中心（PVC雙層，2002年竣工，5300+3500平米），北京西二旗地鐵站（PTFE，2010年竣工，膜面積大于16000平米）
    三、索系支承式膜結構

    結構原理：由空間索系作為主要承重結構，在索系上布置按設計要求張緊的膜材，此時膜材主要起圍護作用，這種膜結構主要由索、桿件和膜面構成，三者共同起承重作用。在通常所稱的張拉整體結構中，如采用膜材，即屬于索系支承膜結構。另外，比較流行的索穹頂結構也屬于此類。

    應用案例：廣東佛山世紀蓮體育場（PVC，2006年竣工，膜面積71000平米），很好的都機場T3航站樓南線收費站（PTFE+ETFE，2008年竣工，膜面積4000平米），鄂爾多斯伊金霍洛旗體育館索穹頂（雙層PTFE夾氣凝膠保溫層+ETFE，2011年竣工，膜面積8000平米），盤錦體育場（PTFE，2013年竣工，膜面積26000平米）
    四、空氣支承式膜結構

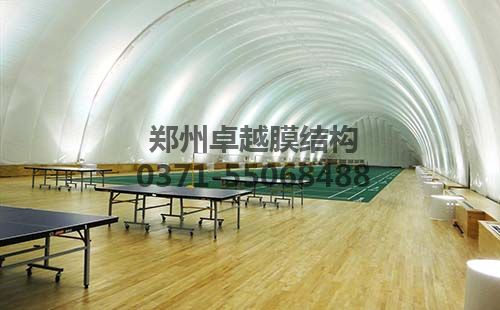

    結構原理：其又分為氣承式、氣肋式，氣承式膜結構是通過一套精密的壓力控制系統不斷的向建筑空間內充氣，從而使室內外保持一定的壓力差，依靠這種壓力差讓膜材表面產生張力從而形成特定的空間結構。氣肋式膜結構向多個膜構件充氣，使其保持足夠的內壓，多個膜構件共同作用就能形成一定的外形并維持空間結構。

    應用案例：北京匯佳學校冰球館，大連甘恬氣膜籃羽館，北京陳經綸中學分校綜合運動館，北京海淀外國語實驗學校綜合運動館，山西美錦煤化工有限公司氣膜煤倉
    以上就是膜結構的四種類型以及應用案例，至于選擇哪種類型，則需要根據工程項目的具體情況而定，但是無論您選擇哪種類型，我們卓越都可以給您提供完美的解決方案，卓越專注膜結構十年，服務一百個城市，超過一千個工程案例，提供一站式的膜結構解決方案，如果您有這方面的需求可以聯系我們，相信卓越的專業服務不會讓您失望。
