膜與膜的連接

膜結構的空間曲面是由許多平面膜材經裁剪設計拼接而成，因為膜材幅寬較小，膜片間需經過接縫連接構成整體。膜材接縫的連接方法主要有：縫合連接、機械連接、粘合連接、熱合連接等，如圖：

一、縫合連接

1、縫合連接是用縫紉機將膜片縫在一起。這是一種傳統的織物銜接方法，主要在工廠內制造完成；

2、其特點是比較經濟，且質量簡單容易控制。可是因為縫合連接的強度較低，一般不選用其他連接方法（如棉織物或氟塑料織物等），在結構的排水區要慎用縫合連接。

二、機械連接

機械連接又稱螺栓連接，是在兩個膜片的邊際埋繩，并在其重疊方位用機械夾板將膜片連接在一起。

2、它是一種現場連接方法，一般適用于結構規模較大，需將膜材分成幾個部分在現場拼接的狀況。

三、粘結連接

1、粘結連接是經過粘合劑將膜片粘合在一同。

2、這種連接方法的耐久性較差，一般用于強度要求不高、現場臨時修補或無法選用其它連接方式的地方。

四、熱合連接

1、在結構上與粘合連接類似，它是將膜材部分的涂層加熱交融，并對其施加必定的壓力，使兩片膜材牢固地連接在一起。

2、熱合連接可在工廠完結，也能夠在現場完成，它連接強度比較大，是一種較為安全的膜材鏈接方法。我國行將公布的《膜結構技術規程》即規定“膜材之間的主要受力縫宜選用熱合連接”。

膜與索的連接

在進行膜－索節點設計時需求注意的問題是，由于索與膜之間的材料差異，使兩者之間要留有一定的空隙，以適應在荷載作用下膜與索之間可能發生滑動。

膜與索的連接有單邊連接（如邊索）和雙方銜接（如脊索和谷索）。如下圖所示；

1、單邊連接：常用的單邊連接方法是將鋼索穿入膜材熱合的索套中，或選用鋁合金或不銹鋼夾板和螺栓來銜接膜材與鋼索。圖片給出了一種膜與谷索的雙方連接結構。

2、雙方連接：雙方連接一般需求在其上面添加一層防水用的掩蓋膜。

當膜面跨度在 15 米以上且無中間支承時，為減小膜面應力，能夠使用索或合成纖維帶對膜面進行部分結構加強。加強索能夠縫進膜面內或設在膜面外，如下圖所示。當加強索坐落膜面外側時，應注意防止索本身的腐蝕以及因為沖突形成的膜面表皮損害。

索與索的銜接

一、雙向鋼索

1、雙向鋼索交叉節點可選用節點板連接，也可選用 U 形夾或夾板等夾具銜接，如圖所示。

2、為了確保夾緊鋼索，可選用低碳鋼或高強螺栓。

3、需要注意的是，在無應力狀態下被夾緊的索受拉后，其直徑會減小，從而使夾持力降低，對此可經過二次旋緊螺栓來調整。

二、多向鋼索

1、多向鋼索之間可選用銜接板銜接，如圖所示。

2、此刻應留意各鋼索軸線要匯交于一點，以防止銜接板偏疼受力。

3、在進行銜接板設計時，應盡可能選用曲線造型，以展示膜結構的柔軟。

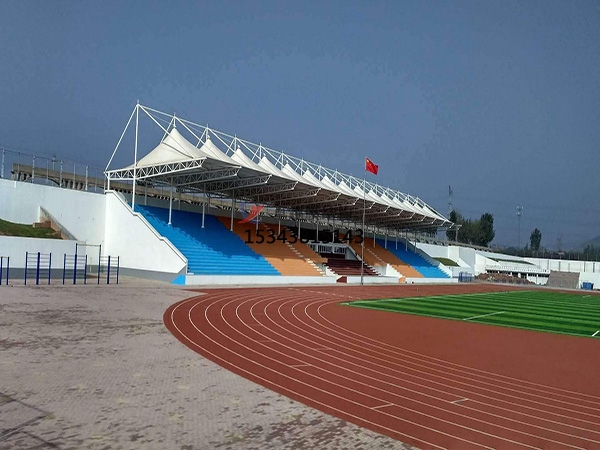

4、圖片節點是體育場看臺挑篷結構中內環索與脊索和谷索之間的一種銜接做法。

5、這種節點的受力很大，且直接關系到挑篷結構的全體穩定性，設計時要特別當心。

膜與支承構件的連接

1、膜材與邊緣支承構件的連接一般有夾板連接、繩軌連接及束帶連接。

2、夾板連接是使用剛性夾板將膜邊繩直接固定在剛性鴻溝上。其做法較為簡單，一般要求夾具應連續、可靠地夾住膜材邊際，夾具與膜材之間應設置襯墊；當剛性邊際構件有棱角時，應先倒角，使膜材光滑過渡。

3、繩軌銜接是先將膜邊繩穿在鋁合金制成的滑槽--繩軌(rope track)內，再經過拉力螺栓將繩軌與剛性鴻溝相連。經過調緊拉力螺栓來調整預張力，以滿足施工張拉和二次張拉的要求。

4、張拉完結后可將較長的拉力螺栓剪短。膜與支承構件的束帶連接結構和膜與索的束帶鏈接結構類似，可經過調緊束帶來張拉膜面。

索與支承構件及基礎的鏈接

1、索可經過索端頭錨具與直接焊接于鋼構件上的耳板相連；

2、對于混凝土或其他材料的支承構件，可先預埋節點板再鏈接，或經過鋼套箍鏈接；

3、根底錨固點處的索端部節點宜考慮選用可調的端頭結構方式，以便利預張力的施加和二次張拉。
