一、試驗?zāi)Ｐ驮O(shè)計：
　　

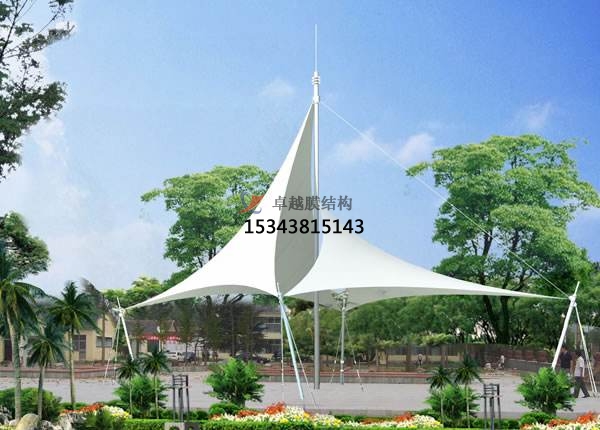

　　某商業廣場雨棚搭建試驗?zāi)Ｐ偷脑O(shè)計一方面要盡量與原型結構性能一致，另一方面又要能夠符合試驗內容的特定要求。
　　
　　在柱頭、柱腳連接方式上，嚴格保持與原型結構一樣，包括鉸接節點的轉動方向和節點板空間傾斜角度等。為了模擬實際工程施工時運動場的地面比支承柱柱腳標高低5m的情況（這一高差的存在對于張拉過程中的索力發展歷程有重要影響。如果模型中沒有這一高差，為了將上環索提升到夠多的高度以安裝飛柱，不得以對上徑向索進行高張拉，從而造成張拉過程中的索力大于設計值，這部分研究見文獻，在柱腳下方設置了鋼管支座，且用斜撐支撐，支座與斜撐均經過錨栓與地面錨固，有夠強的剛度防止柱腳發生平移。環梁耳板上的圓孔用于連接徑向索。在原型看臺膜結構結構中，為了保障索力傳遞給環梁的路徑越為直接，索的延伸線通過耳板的圓孔和環梁形心，故從軸1到軸10的10塊節點板上的圓孔位置均不一樣。在試驗?zāi)Ｐ椭幸沧隽送瑯拥奶幚怼? 　　另一方面，為了實現頂升飛柱張拉方案，將商業廣場雨棚搭建的飛柱設計為兩段，中間通過內螺紋套筒相連。兩段飛柱上銑出方向相反的外螺紋，轉動套筒可將兩段同時伸縮150nm，可調長度為±300nm。為了模擬張拉環索方案，將每根內環索都分成兩段加工，兩段之間索頭可調節量為±100nm。環索、飛柱和徑向索連接的節點中，開有凹槽的兩塊水平鋼板通過4個強度螺栓夾住環索，與水平鋼板垂直焊接的豎向鋼板與徑向索和飛柱通過銷軸連接。
　　
　　二、工裝索具的設計：
　　
　　工裝索具主要有兩種,一種是用于張拉徑向索的，一種是用于張拉環索的。
　　
　　徑向索工裝由三部分組成∶工裝耳板、卡具和螺桿，耳板焊接在環梁上。卡具分為兩半，通過強度螺栓夾住徑向索的索頭。螺桿從卡具中間穿過，一端通過銷軸與工裝耳板相連，另一端通過螺母限制住卡具在螺桿上的位置。張拉徑向索時，通過扳手擰螺母，可以推著卡具和徑向索索頭一起向環梁移動。 　　環索工裝通過一個杠桿系統，將千斤頂與環索連接在一起，千斤頂?shù)耐屏νㄟ^杠桿系統變?yōu)閷Νh(huán)索的拉力。下文再為大家講解該商業廣場雨棚搭建試驗?zāi)Ｐ偷钠渌夹g(shù)，敬請期待。
