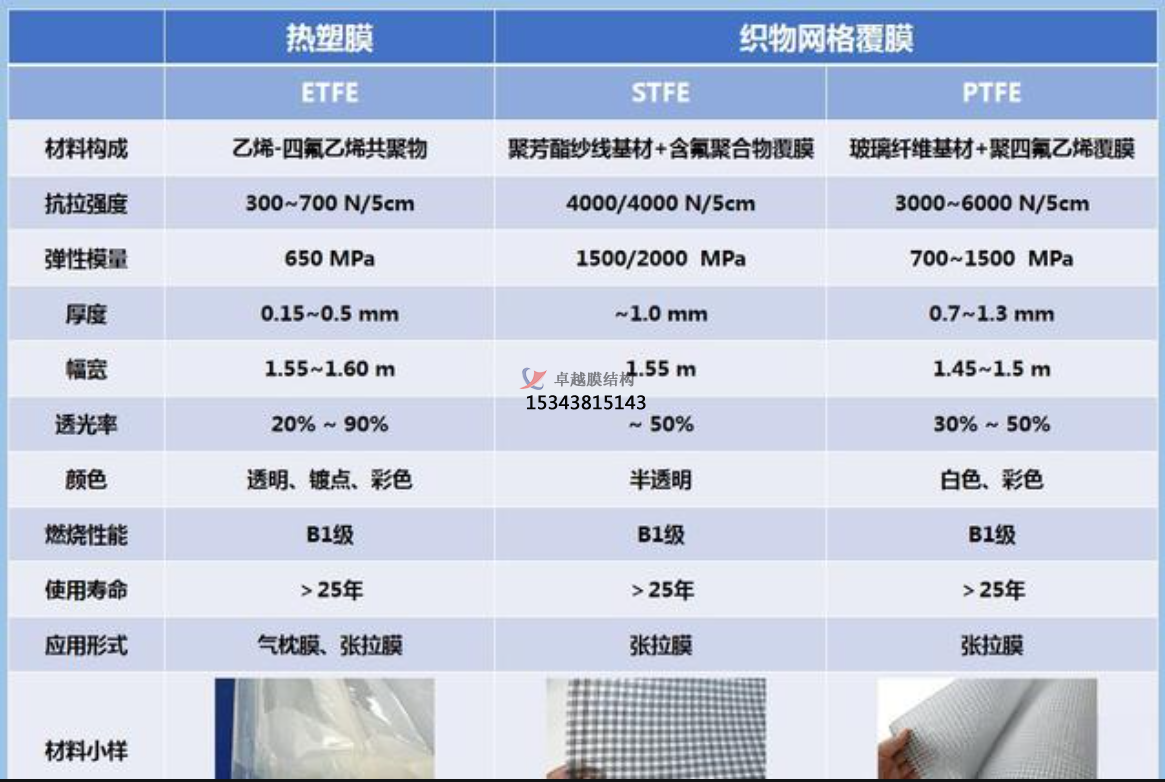

在建筑和結構的方案設計階段，選擇高透光率的膜材時，常常會對不同種類膜材的特點把握不準。將ETFE、STFE、PTFE高透膜的各自特點進行對比，為高透膜的選擇提供有理有據的技術支撐。

　　ETFE膜材沒有織物基材，直接由熱塑成型的化合物薄膜構成，是將ETFE(乙烯-四氟乙烯 共聚物)粉末或顆粒加熱至380攝氏度以上達到熔融狀態的樹脂漿，通過熱壓輪擠壓，最終定型成標準厚度(0.1~0.5mm)和標準幅寬(1.55~1.60m)的薄膜。透光率高(透明膜材可達90%)、透光透景，色彩豐富(可以各種顏色，而且通過鍍點可以控制透光率和遮陽系數)，柔韌性好，非常適合應用于(氣枕式)充氣膜結構形式，以及膜單元板塊面積較小的單層張拉膜。

　　STFE不是化學成分的英文縮寫，而是膜材商品名的英文縮寫(Structural、Transparent、Fluorinated、Envelope)，其本質是網格覆膜。區別在于其織物基材，不同于PVC膜材的聚酯纖維紗線，也不同于PTFE膜材的玻璃纖維紗線，而是擠壓特殊涂層的聚芳酯紗線;覆膜為特種含氟聚合物(涉及商業秘密未公開)，單面覆膜。覆膜的清晰度較好，可實現一定程度的透景。同時，由于有織物基材提高了膜材強度，抗拉強度可達4000N/5cm。即使不加拉索，膜單元跨度一般在3m以上。

　　PTFE 網格覆膜是將玻璃纖維基材的紗線網格間距加大，并浸漬PTFE乳液，形成一定開孔率的網格織物基材，然后在特定溫度及特定壓力下，雙面貼覆PTFE薄膜，最終定型為一定厚度一定幅寬的網格覆膜材料，也習慣稱高透膜。玻璃纖維紗線編織工藝成熟，可定制高強度的織物基材，能夠達到G6等級。即使不加拉索，膜單元跨度一般可達5m左右。初始預張力高，張拉平整、外觀效果好，PTFE的耐久性、自潔性好。

　　其實，每種膜材都有各自不可替代的優點，同時又有一時難以克服的不足，十全十美的膜材可能不現實。這就需要業主和設計師，根據具體項目的特點，做出適當的取舍，充分利用某種膜材的優點、同時通過其它技術手段彌補其不足，做到物盡其用，好鋼用在刀刃上。
