具有高紅外線阻隔和紫外阻隔特性的ETFE膜材產品，可以大大降低建筑因紅外輻射產生的室內升溫，顯著提高建筑節能效果，助力建筑節能等級提升。
在性能表現方面，ETFE/FEP薄膜具有95%左右的高透光率和長達25年的高耐候性，同時具備高自潔性，可免于清洗，以及輕量化/柔性化的特點。

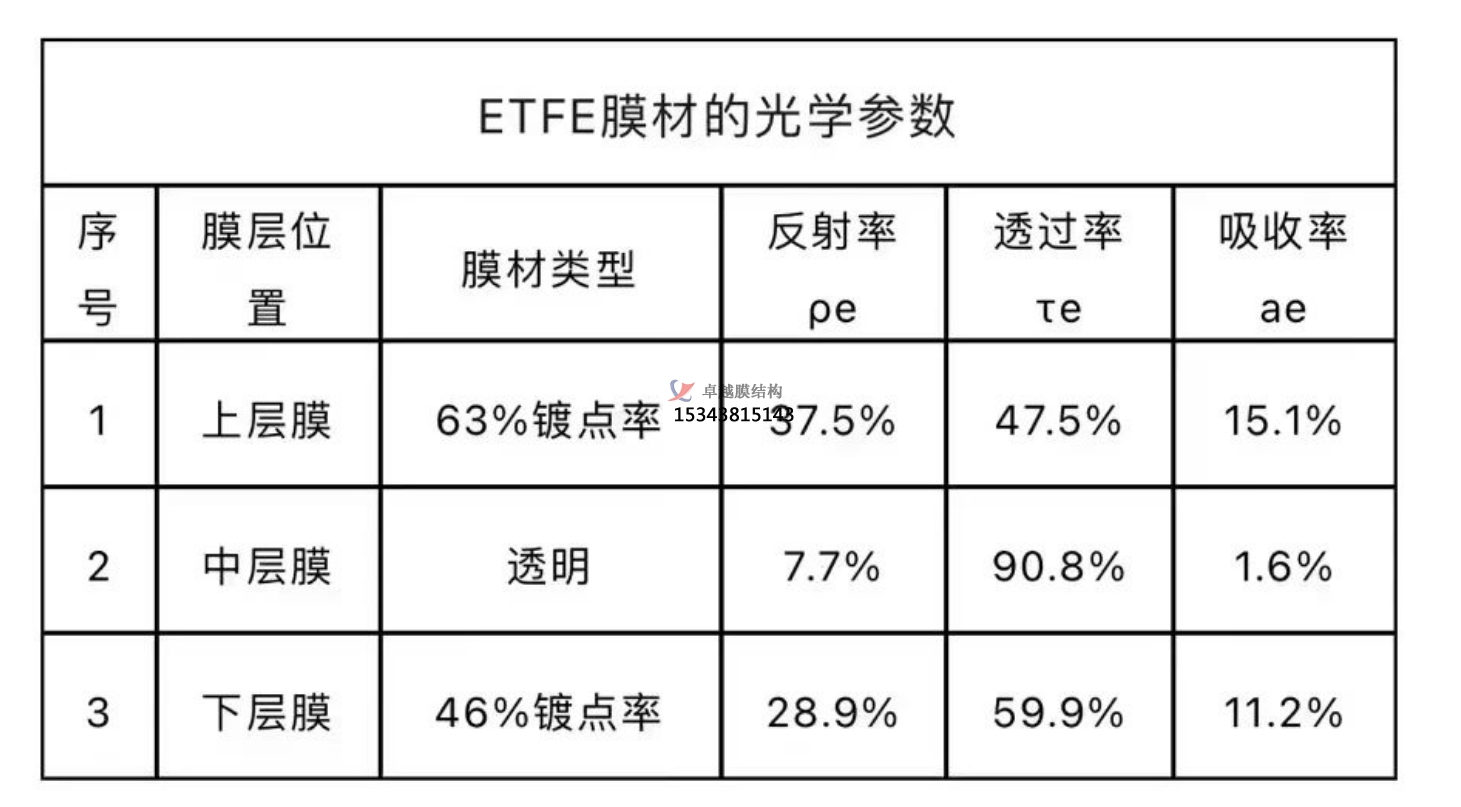

多層結構設計：設計多層 ETFE 膜結構可以進一步提高其隔熱光學性能。例如，將隔熱膜設計為 3 層氣枕模型，其可見光透過率為 41.04%，太陽光透射比為 23.23%，紅外阻隔率為 99.58%，滿足綠建三星光學要求此外，研究還提出了一種由 ETFE 膜和 Low-E 涂層組成的動態熱絕緣系統，該系統由一系列空氣腔組成，空氣腔之間由 ETFE 膜分隔，Low-E 涂層能夠減少輻射熱傳遞，該系統具有靈活適應未來氣候變化的潛力。
Hayward Field田徑館
奧胡斯大學溫室

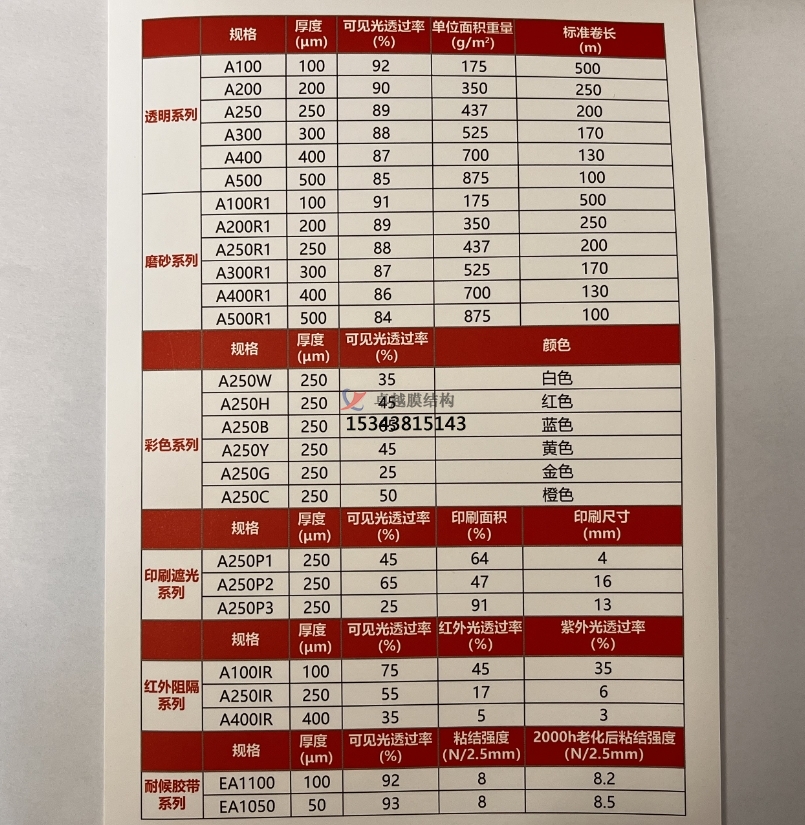

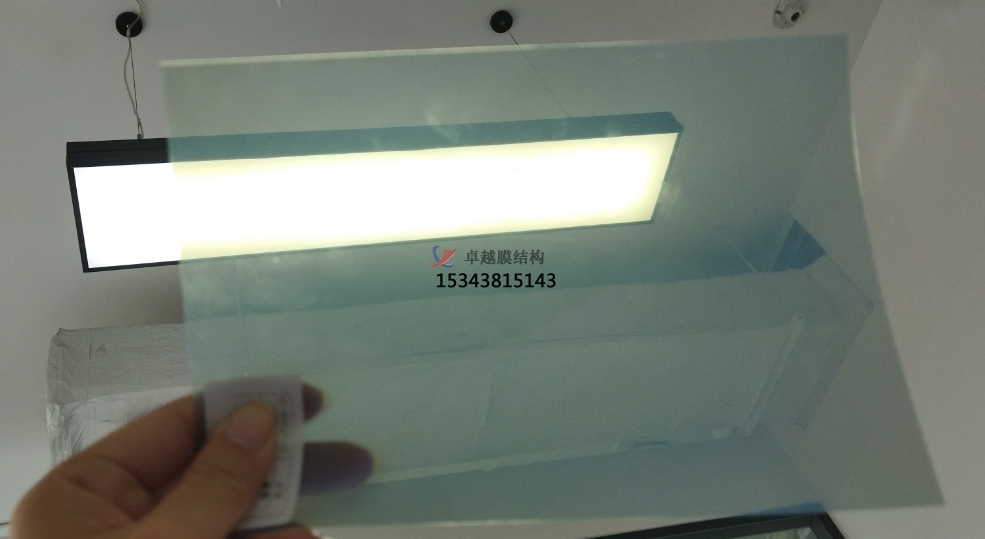

紅外阻隔ETFE薄膜
規格：A250IR
厚度：250µm
幅寬：1250mm
密度：1.7kg/m³
重量：437±g/m³
熔點：255-280℃
極限溫度：-200~150℃
拉伸強度：≥40Mpa
撕裂伸長度：200~300%
氧指數：≥30Vol%
透光率：34±%
10%應變強度：24/24Mpa
遮陽系數：0.41±
太陽能熱增益系數：0.36±
適用類型：單層、氣枕、多層

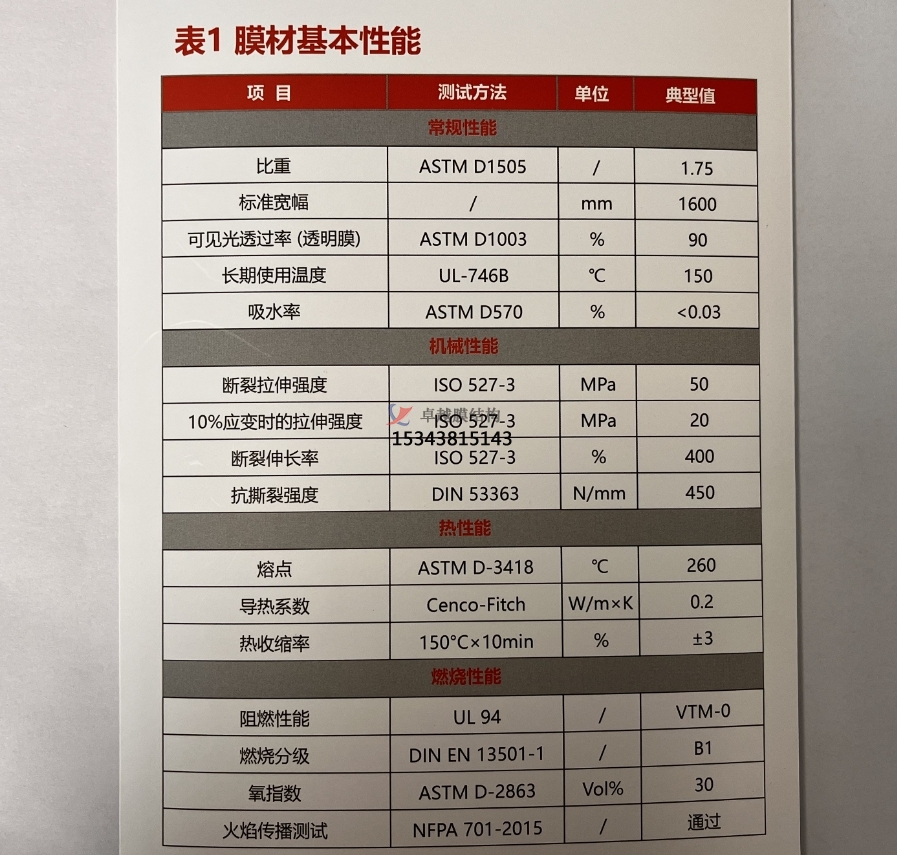

ETFE膜材性能特點：
1、機械性能
• 對液體、氣體、水汽和有機蒸汽有優異的阻隔作用
• 優異的抗沖擊性能和抗撕裂性能
2、耐化學性能
• 優異的耐化學性能，常見的酸、堿幾乎對它沒有任何腐蝕，只有少
數的熔融堿金屬、氟氣等對它有腐蝕作用
• 優異的不粘性能和自清潔性能
3、耐熱性能
• 長期使用溫度從 -185°C到 150°C
• ETFE熔點達260°C
4、光透過性
• 優異的可見光透過性能，可見光透過率大于90%
• 訂制化的涂層印刷工藝可使可見光透過率在20%~90% 之間進行調節
5、耐候性能
• 優異的戶外耐候性能，戶外使用年限超過20年
• 室內氙燈老化加速試驗5000h 后沒有明顯的強度下降
6、阻燃性能
• 優異的阻燃性能
• 根據GB 8624《建筑材料燃燒性能分級方法》燃燒等級 為B1級
• 薄膜UL 94 燃燒測試結果為VTM-0
Scan the code to add friends
